測讀儀 | 資料讀取器
自動化數據集錄器
| 規格 | 9020 自動化數據集錄器 | 單位 |
| 型號 | 9020 | |
| 操作溫度 | -20～50 | ℃ |
| 尺寸 (LxWxH) | 500 x 400 x 250 | mm |
| 記憶體容量 | 4 | MB |
| 類比訊號解析度 | to 0.33 | μV |
| 工作電源 | 9.6～14 | VDC |
| 類位通道 | 8 | I/O |
| 輸入通道 | 16 | |
| 蓄電池規格 | 12V/7.0 Ah 鉛酸電池 (容量可加大) | |
| 儲存格式 | 以表格形式儲存的數據帶有時間標記和記錄標號 | |
| 斷電保護 | 主電源斷電后，電池支持SRAM內存和時鐘，確保數據程序和時間訊息不丟失 | |
| 數據擷取 | 透過RS232介面端口取回?cái)?shù)據或使用無線傳輸方式 | |
產品介紹
優勢特點
應用范圍
選購說明
自動化數據集錄系統是一套可節省大量監測人力，提高儀器數據可信度且具有多功能之監測系統。其系統架構為: 感測器將量測資料給前置放大器作訊號放大處理后，經由16位元類比/數位轉換器 (16 bit A/D Converter) 將訊號調整為離散式型態，便于掃瞄器的擷取，再透過資料處理設備將其顯現于電腦螢?zāi)簧匣蛄杏〕蓤?bào)表。

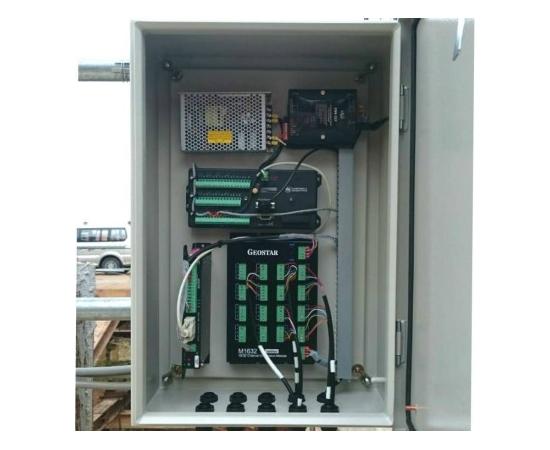

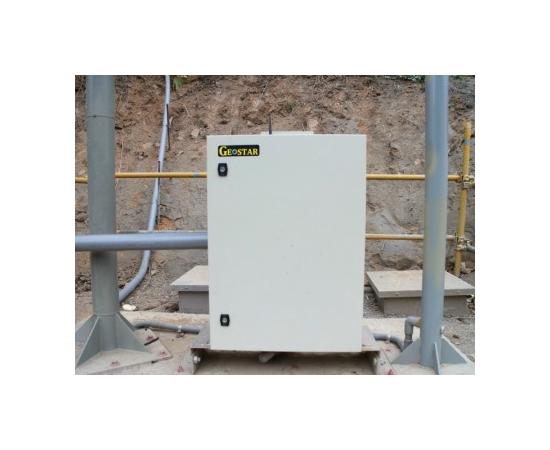

GEOSTAR 9020 自動化數據集錄系統由科學儀器模組、多頻道擴充模組、電源穩壓器、12V鉛酸蓄電池、振弦模組、RS232介面、無線傳輸模組、太陽能電力模組等零組件所構成，安裝在500 x 400 x 250mm ABS塑鋼外殼開關箱中。本系統可以用來即時或定時讀取Geostar公司所生產的所有電子式儀器，并且套用土木工程工具軟體時可以構成自動圖形分析系統。
GEOSTAR 9020 自動化數據集錄器系統的通訊方式有: 透過RS232介面直接與PC或筆記型電腦連線傳輸、GSM傳輸、GPRS傳輸、RS485傳輸(最遠可達12KM)、光纖或ADSL網路傳輸、衛星Satelite傳輸或透過電話線傳輸。(注: 經由GSM或GPRS傳輸方式發送封包資料給行動電話需要使用電信公司無線網卡服務)。
本系統根據現場狀況可以選擇使用電力公司供電或太陽能供電系統 (需加購太陽能電力模組及太陽能發電板)。
GEOSTAR 9020 自動化數據集錄系統由科學儀器模組、多頻道擴充模組、電源穩壓器、12V鉛酸蓄電池、振弦模組、RS232介面、無線傳輸模組、太陽能電力模組等零組件所構成，安裝在500 x 400 x 250mm ABS塑鋼外殼開關箱中。本系統可以用來即時或定時讀取Geostar公司所生產的所有電子式儀器，并且套用土木工程工具軟體時可以構成自動圖形分析系統。
GEOSTAR 9020 自動化數據集錄器系統的通訊方式有: 透過RS232介面直接與PC或筆記型電腦連線傳輸、GSM傳輸、GPRS傳輸、RS485傳輸(最遠可達12KM)、光纖或ADSL網路傳輸、衛星Satelite傳輸或透過電話線傳輸。(注: 經由GSM或GPRS傳輸方式發送封包資料給行動電話需要使用電信公司無線網卡服務)。
本系統根據現場狀況可以選擇使用電力公司供電或太陽能供電系統 (需加購太陽能電力模組及太陽能發電板)。
- 系統核心采用美國進口資料擷取模組，穩定可靠。
- 多臺自動化數據集錄器組合可以擷取數千組儀器數據。
- 在世界任何地方都可以接收資料。
- 使用專用分析軟體可以建構完整的圖形監測系統。
| 產品型號 | 品名 | 單位 | 備注 |
| 9020-R03 | 可讀電流、電壓、電阻、脈沖訊號、RS232及SDI-12訊號 | 臺 | 300*200*150 |
| 9020-R06 | 可讀電流、電壓、電阻、脈沖訊號、RS232及SDI-12訊號 | 臺 | 400*300*200 |
| 9020-R08 | 可讀電流、電壓、電阻、振弦、脈沖及RS232訊號 (含32ch擴充模組) | 臺 | 500*400*200 |
| 9025-R08 | 可讀電流、電壓、電阻、振弦、脈沖及RS232訊號 (無32ch擴充模組) | 臺 | 400*300*200 |
| 9020-R10 | 可讀電流、電壓、電阻、振弦、脈沖及RS232訊號 (含32ch擴充模組) | 臺 | 500*400*200 |
| 9025-R10 | 可讀電流、電壓、電阻、振弦、脈沖及RS232訊號 (無32ch擴充模組) | 臺 | 400*300*200 |
| 9020-CC | 主機至擴充箱連接線 3m (其他長度可選) | 條 | 防水軍規接頭2只 |
| 9020P-CI | 集錄器戶外型立柱 (鑄鐵含烤漆) | 根 | |
| 9020P-ST | 集錄器戶外型立柱 (不銹鋼) | 根 | |
| VW-4 | 振弦模組 : 4Ch | 臺 | |
| P12RB | 12V鉛酸電池模組 | 臺 | 防過充保護電路 |
| 3G-RTU | 3G通訊模組 (不含SIM卡) | 臺 | |
| 4G-RTU | 4G通訊模組 (不含SIM卡) | 臺 | |
| SS-10L | 太陽能充電模組 | 臺 |
