測管傾斜儀 | 電纜線
傾斜儀控制電纜
| 規格 | 3080 系列傾斜儀控制電纜 | 3085 系列傾斜儀控制電纜 | 單位 | |||
| 型號 | 3080 | 3085 | ||||
| 量測范圍 | 30～100 | 50～120 | m | |||
| 纜線外徑 | Φ9.5 | Φ7.0 | mm | |||
| 芯線數量 | 6芯 + 抗拉鋼索 | 6芯 + Kevlar | ||||
| 電纜重量 | 6.2kg (50m Typical) | 4.8kg (70m Typical) | ||||
| 操作溫度 | -40～120 | ℃ | ||||
| 外被顏色 | 霧黑 | |||||
| 外被材質 | PUR 軟式聚氨酯 (Polyurethanes) | |||||
| 絕緣材質 | TPE 熱塑性彈性體（Thermo Plastic Elastomer） | |||||
| 深度標示 | 0.5m / 紅黃相間標示 | 0.5m / 紅白相間標示 | ||||
| 抗拉力 | 150kg以上 | |||||
| 纜線特色 | 防水防滑耐寒并且不會延展 | |||||
| 對應儀器 | 7000 / 7050 | |||||
| 對應測讀儀 | AB500 / AB501 / AB501D | | ||||
產品介紹
優勢特點
應用范圍
選購說明

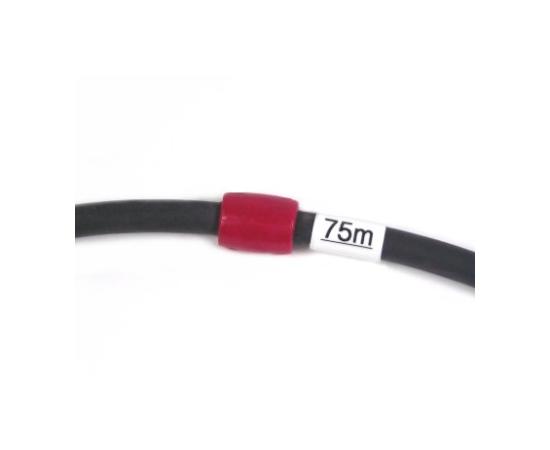

3080 / 3085 系列傾斜儀控制電纜具有耐化學腐蝕及耐磨損的特性即使在低溫下也可以保持靈活使用。本產品內部采用鋼索(Model 3080)或進口Kevlar®克維拉纖維(一種非常強韌且耐高溫的人造纖維)(Model 3085)來增強抗拉力量，可承受150kg以上的拉力。外部柔韌的橡皮深度標記永久可靠地硬化在電纜護套上，不會輕易剝離脫落，每 0.5m 一標、黃紅相間。外護套PUR聚氨酯嚴格選用德國及美國進口的材料制造。
整套測管傾斜儀觀測系統包括測管傾斜儀感應器、ABS傾度管、傾斜儀電纜線及測讀儀：
- 標準 Geostar 傾度管：ABS材質、外徑70mm、內徑58mm、每支長度3m。
- 測管傾斜儀：主要用來監測結構物的變形，如深開挖基地、鐵公路路基、邊坡穩定等。
- 測讀器：使用測讀器讀取測管傾斜儀數據并記錄于內建記憶體中，由技術人員透過連線軟體擷取數據于電腦中進行判讀并將結果用圖形和表格形式顯示出來，通過數據分析可以得到傾度管螺旋度和傾度管由底部至頂部的位移量。
| 產品型號 | 品名 | 單位 | 備注 |
| 3080-30 | 9.5mm (TPE-PUR高壓防寒水下電纜)黑色外被-抗拉鋼索 | 條 | 30m(不含接頭) |
| 3080-50 | 9.5mm (TPE-PUR高壓防寒水下電纜)黑色外被-抗拉鋼索 | 條 | 50m(不含接頭) |
| 3080-70 | 9.5mm (TPE-PUR高壓防寒水下電纜)黑色外被-抗拉鋼索 | 條 | 70m(不含接頭) |
| 3080-100 | 9.5mm (TPE-PUR高壓防寒水下電纜)黑色外被-抗拉鋼索 | 條 | 100m(不含接頭) |
| 3085-50 | 7.0mm (TPE-PUR高壓防寒水下電纜)黑色外被-Kevlar | 條 | 50m(不含接頭) |
| 3085-70 | 7.0mm (TPE-PUR高壓防寒水下電纜)黑色外被-Kevlar | 條 | 70m(不含接頭) |
| 3085-100 | 7.0mm (TPE-PUR高壓防寒水下電纜)黑色外被-Kevlar | 條 | 100m(不含接頭) |
| 3085-120 | 7.0mm (TPE-PUR高壓防寒水下電纜)黑色外被-Kevlar | 條 | 120m(不含接頭) |

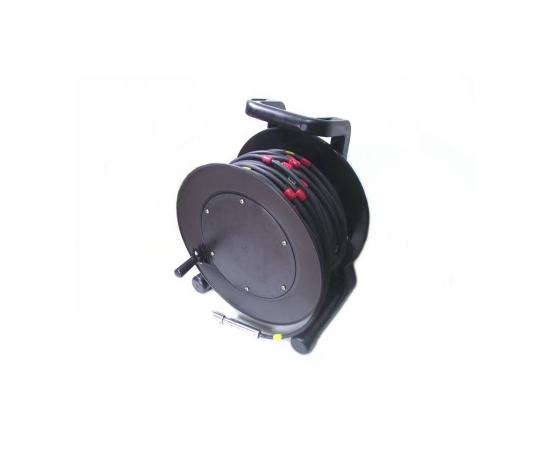

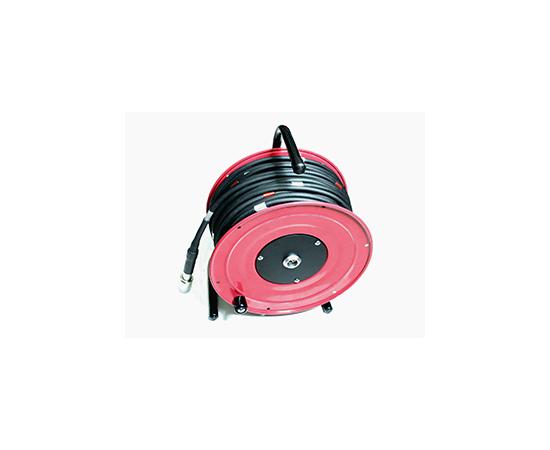

| 3085CR-S | 德國進口電纜線轉盤(小) | 臺 | 70m以下使用 |
| 3085CR-M | 德國進口電纜線轉盤(中) | 臺 | 70m以上使用 |

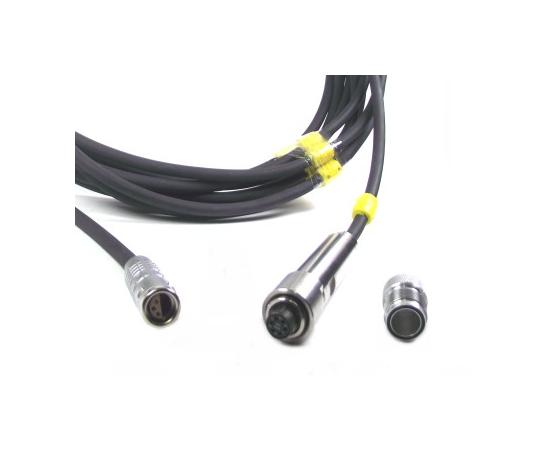

| 3080CC-S | 瑞士進口防水接頭(小) - 9.5mm 線夾 | 只 | 顯示器端 |
| 3080CC-L | 瑞士進口防水接頭(大) - 9.5mm 線夾 | 只 | 感應器端 |
| 3085CC-S | 瑞士進口防水接頭(小) - 7.5mm 線夾 | 只 | 顯示器端 |
| 3085CC-L | 瑞士進口防水接頭(大) - 7.5mm 線夾 | 只 | 感應器端 |
3080 / 3085 系列傾斜儀控制電纜用于監測鉆孔中傾度管的變形量 (須搭配測管傾斜儀使用)。在大地工程中測管傾斜儀主要用來監測結構物的變形，如深開挖基地、鐵公路路基、邊坡穩定等。
