電阻式地錨荷重計
| 規格 | 9950 系列電阻式地錨荷重計 | 單位 | |||
| 型號 | 9950 | ||||
| 量測范圍 | 0-50 | 0-100 | 0-200 | 0-300 | Tf |
| 額定輸出 | 2.0 | mV/V | |||
| 激勵電壓 | 2～10 | V | |||
| 過載保護 | 120 | %FS | |||
| 非線性 | <0.5 | ||||
| 外徑 (OD) | 150 | 150 | mm | ||
| 內徑 (ID) | 90 | 100 | |||
| 高度 (H) | 100 | 140 | |||
| 輸入輸出阻抗 | 700±2 | Ω | |||
| 操作溫度 | -10～75 | ℃ | |||
| 防水等級 | IP68 | ||||
| 電纜線長度 | 標配 3m (可依照需求提供客制化長度) | ||||
| 電纜線材質 | 4 芯 / 16 AWG / PVC 絕緣 / 金屬隔離網 / PVC 外被 | ||||
| 本體材質 | 合金鋼 | ||||
| 對應測讀器型號 | 9020 / BD101 | | |||
產品介紹
優勢特點
應用范圍
選購說明
地錨荷重計用于監測擋土墻或邊坡上地錨或巖錨之預力變化，也可應用于地下開挖、靜力試樁、托底之支撐等。

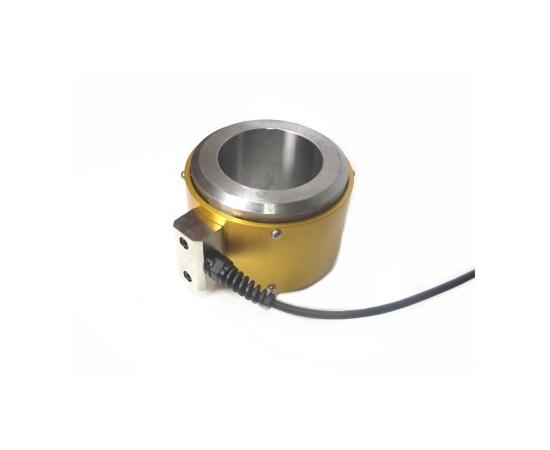

9950 電阻式地錨荷重計內部包含8個電阻式感應器，等距離圍繞軸心安裝在一個合金鋼圓柱體內，并在上下配備荷重承壓板，地錨荷重計內部的電阻式感應器透過多芯電纜線連接到讀數儀或自動化集錄器上可以精確快速反應荷重計本體當下所承受的預力。
9950 電阻式地錨荷重計內部包含8個電阻式感應器，等距離圍繞軸心安裝在一個合金鋼圓柱體內，并在上下配備荷重承壓板，地錨荷重計內部的電阻式感應器透過多芯電纜線連接到讀數儀或自動化集錄器上可以精確快速反應荷重計本體當下所承受的預力。
- 局部破損也不影響測量精度，液壓荷重計則會有液體滲漏。
- 量測數據準確，具備高精度及高靈敏度。
- 與無線傳輸自動化集錄系統完全相容。
- 結構穩固并具有良好的長期穩定性。
- 量程50~300Tf可選
| 產品型號 | 品名 | 單位 | 備注 |
| BD101 | 電阻自記式集錄器 | 臺 | 設定后可依自訂頻率紀錄讀值資料 |
| 9020 | 自動化主機 | 套 | 資料云端即時傳輸，并可搭配多項儀器同時監測 |
| 3020 | PVC訊號電纜 | m | Φ6.5mm_8芯24AWG(PE-PVC鋁箔總隔+金屬隔網) |

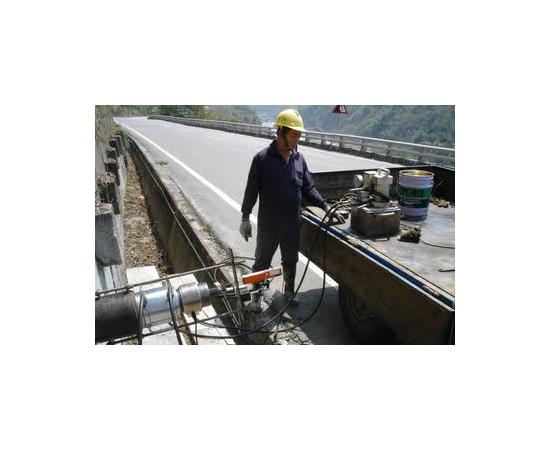

- 邊坡地錨安全觀測
- 橋梁承重與水壩監測

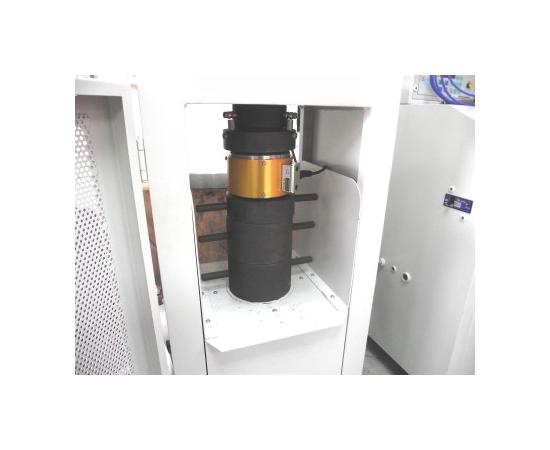

- 基樁載重試驗
- 建筑工地H鋼梁軸力監測
- 房屋遷移千斤頂承重控制
- 貨物、谷物進倉重量控制
- 油槽、漆槽自動化容量監控
