應變計
振弦式點焊型應變計 / 貼片型應變計
| 規格 | 9100 系列振弦式點焊型應變計 / 貼片型應變計 | 單位 | |||
| 型號 | 9100A | 9100B | 9100C | 9100D | |
| 長度 | 69 | mm | |||
量測范圍1 | 標準品 : 3000微應變 / 訂制品 : 可達5000微應變 | με | |||
| 靈敏度 | 1微應變 | ||||
| 非線性 | <0.5 | %FS | |||
| 熱敏電阻 | 3K | Ω | |||
| 操作溫度 | -20～80 | ℃ | |||
| 熱膨脹系數 | 11 | ppm/℃ | |||
| 電纜線長度 | 標配2m (長度可客制化) | ||||
| 電纜線材質 | 4芯 / 22 AWG / PE 絕緣 / PVC 外被 | ||||
| 本體材質 | 300系列不銹鋼 | ||||
| 對應測讀器型號 | |||||
備注1：其他量測范圍請電洽
產品介紹
優勢特點
應用范圍
選購說明

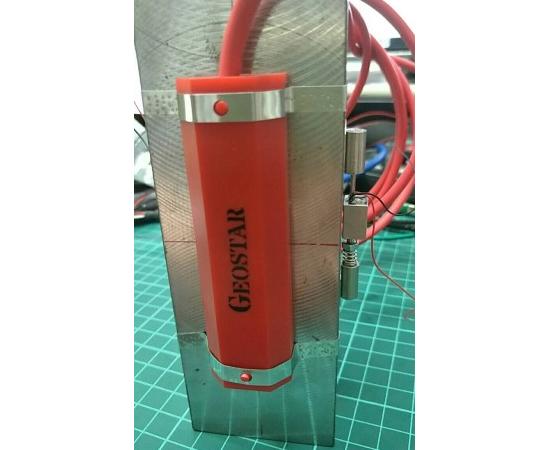

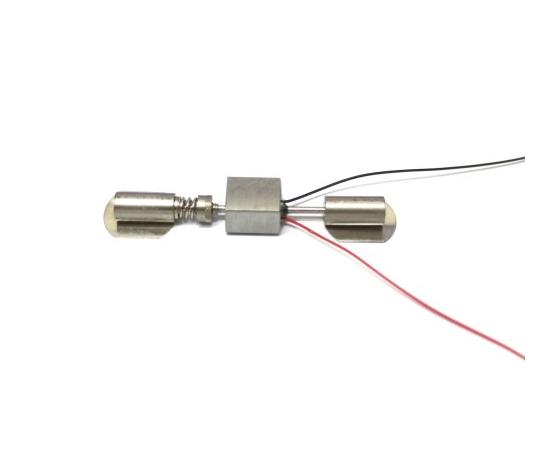

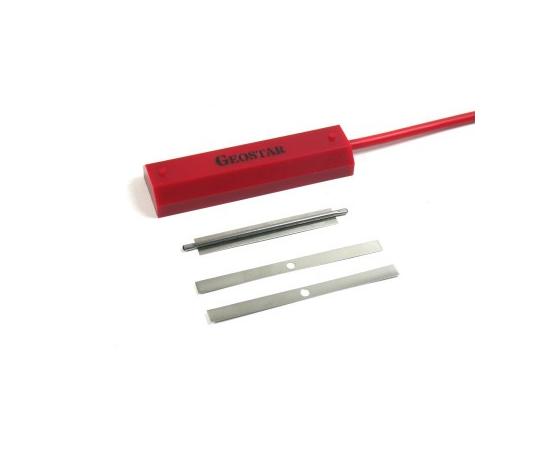

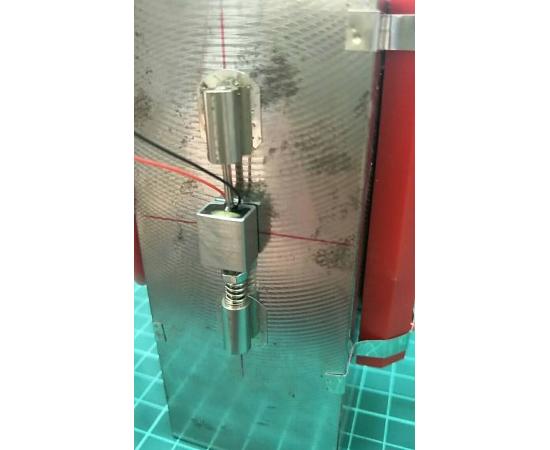

9100 振弦式貼片型應變計(或稱點焊型應變計)的內部包括一根振動鋼弦元件拉伸于兩個固定端之間，鋼弦由一個不銹鋼套管保護。當外力作用并改變內部鋼弦的張力時，會影響其共振頻率，并由其內部電磁線圈測讀出頻率變化進而精確推算出其應變量。
- 儀器具備高精準度，并有良好的長期穩定性。
- 簡單且多樣化的安裝方式。
- 與全自動監測記錄警報系統完全相容。
- 鋼弦松緊度可調整 (9100B / 9100C / 9100D)。
- 準確性不受電纜線長度影響。
| 產品型號 | 品名 | 單位 | 備注 |
| 9100A | 貼片型應變計本體(標準型) | 支 | 量程：3000με / 長度：69mm |
| 9100B | 貼片型應變計本體(可調式) | 支 | 量程：3000με / 長度：69mm |
| 9100C | 貼片型應變計本體(一體式) | 支 | 量程：3000με / 長度：69mm |
| 9100-CL | 貼片型應變計感應線圈 | 條 | PE絕緣 / PVC外被 / AWG22-2P / 長度：2m |
| 3000 | PVC訊號電纜 | m | Φ4.7mm_4芯雙絞22AWG(PE-PVC鋁箔各隔) |
本儀器主要用于測量鋼構部件的應變，如：
- 型鋼支撐
- 橋樑橋墩
- 基樁
- 鋼筋與荷重計
- 隧道內鋼襯砌
