裂縫計 | 伸縮儀 | 收斂計
LVDT位移計
| 規格 | 9400 系列LVDT位移計 | 單位 | ||||
| 型號 | 9400-10 | 9400-25 | 9400-50 | 9400-100 | 9400-200 | |
| 量測范圍 | 10 | 25 | 50 | 100 | 200 | mm |
| 本體長度 | 135 | 195 | 210 | 315 | 340 | |
| 探測針長度 | 15 | 35 | 60 | 115 | 158 | |
| 儀器外徑 | 20 | |||||
| 解析度 | <0.05 | %FS | ||||
| 非線性 | <1 | |||||
| 輸入電壓 | 12 (8～24) | V | ||||
| 輸出模式 | 0-5V、0-10V、4-20mA、RS485 | |||||
| 操作溫度 | -20℃～80℃ | |||||
儀器材質 | 304不銹鋼 (感測器本體及探測針) | |||||
| 引線長度 | 1m | |||||
| 引線導體 | 28 AWG / 多芯銅導線 | |||||
| 對應測讀器型號 | 9020 / AB501 / VD101 | | ||||
產品介紹
優勢特點
應用范圍
選購說明

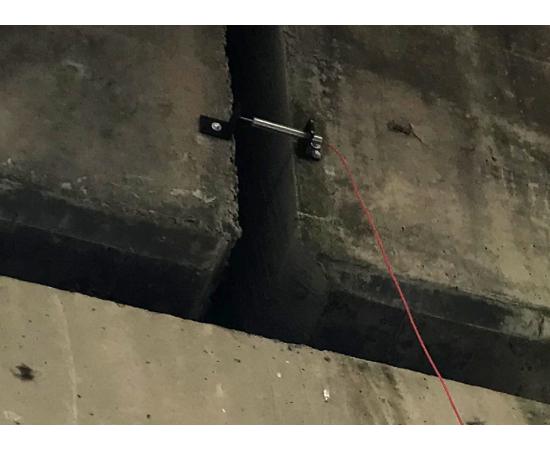

LVDT位移計主要用來監測位移變化量如結構物表面裂縫的擴大與縮小、地表伸縮儀或計測巖栓之伸張與隆起、基樁載重試驗中試驗樁的樁頭變位量(Displacement of pile head)。本產品可與自動化主機及電腦同步連線并自動記錄變位量，極為方便。

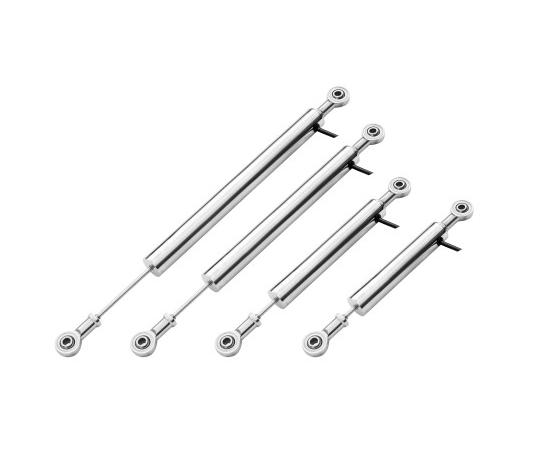

Model 9400系列LVDT位移計儀器本體與探針由304不銹鋼構成，可產生真正預校準的輸出。若出現電力損耗的情況，會在電力恢復后返回到原始讀數的位置，從而節省測試所耗費的時間。
- 儀器具備高精準度及解析度。
- 多樣化的安裝方式。
- 可以連接自動化集錄系統。
- 8-24V寬電源輸入。
- 內置高性能訊號調解器。
- 無滑動觸點，使用壽命長。
- 多種輸出模式可選: 0-5V(電壓式)、0-10V(電壓式)、4-20mA(電流式)、RS485(數位式)
產品型號 | 品名 | 單位 | 備注 |

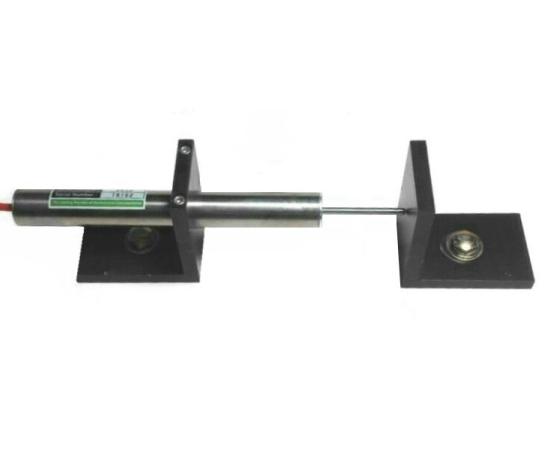

| 9400-MB | L型固定座x2 | 組 | 位移計配件 |
| VD101 | 電壓自記式集錄器 | 臺 | 設定后可依自訂頻率紀錄讀值資料 |
型號 Model | 位移量 (mm) | 本體長度A (mm) | 探針長度B (mm) | 本體外徑D (mm) |
| 9400-10 | 10 | 135 | 15 | 20 |
| 9400-25 | 25 | 195 | 35 | 20 |
| 9400-50 | 50 | 210 | 60 | 20 |
| 9400-100 | 100 | 315 | 115 | 20 |
| 9400-200 | 200 | 340 | 158 | 20 |
