傾斜計 | 變位計
鄰房?jī)A斜計
| 規格 | 8350 MEMS鄰房?jī)A斜計 | 單位 | ||
| 型號(單軸向) | 8350A-1-15 | 8350B-1-15 | 8350C-1-15 | |
| 型號(雙軸向) | 8350A-2-15 | 8350B-2-15 | 8350C-2-15 | |
量測范圍1 | ±15 | ±15 | ±15 | ° |
| 訊號輸出 | 類比式 | 類比轉數位式 | 數位式 | |
| 輸入電壓 | 12V(±3V) | 12V(±3V) | 12V(±3V) | Vdc |
| 電纜線芯線數(單軸) | 3對 | 3對 | 2對 | 雙絞線 |
| 電纜線芯線數(雙軸) | 4對 | 4對 | 2對 | |
| 最大線長 | 300 | 300 | 300 | m |
| 外徑 x 長度 | Φ32 x 193 | mm | ||
| 重量 | 0.5 | kg | ||
抗沖擊力 | 2000 | g | ||
| 溫度飄移 | 0.0003 | V/℃ | ||
| 非線性 | <0.5 | %FS | ||
| 解析度 | ±0.01(±2 arc sec) | mm/m | ||
| 操作溫度 | -20～80 | ℃ | ||
| 耐水壓 | >1000 | KPa | ||
| 本體材質 | 300系列不銹鋼 | |||
備注1：其他角度請電洽
產品介紹
優勢特點
應用范圍
選購說明

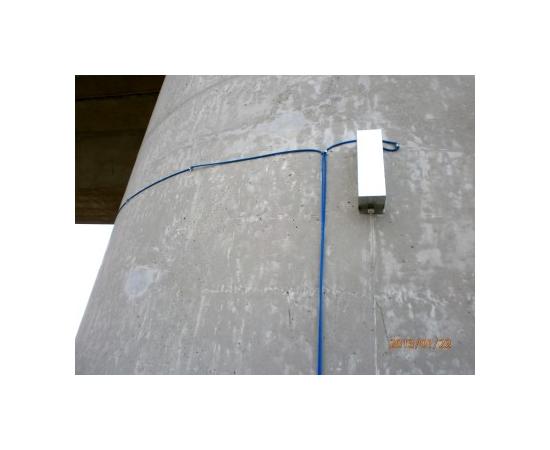

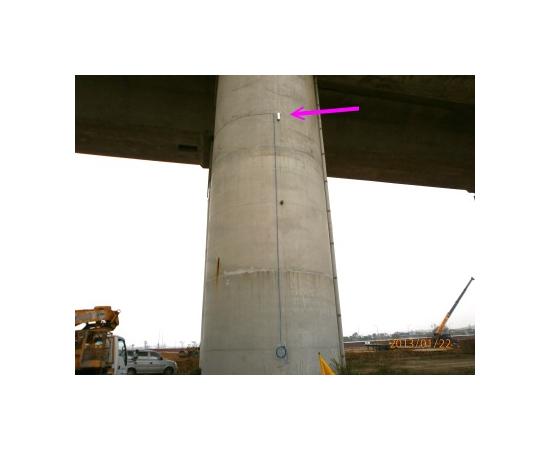

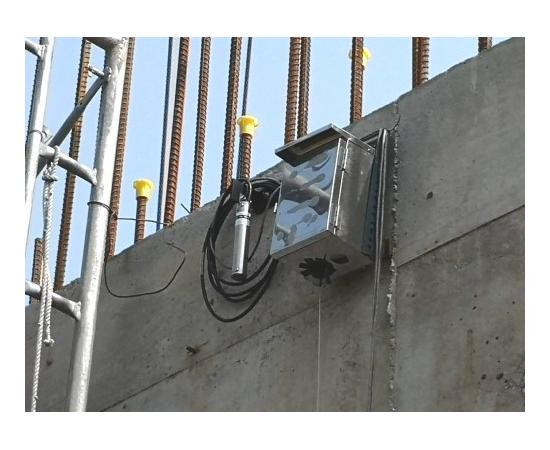

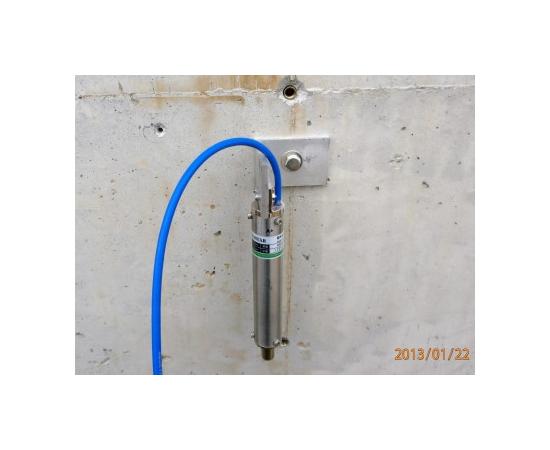

MEMS 鄰房?jī)A斜計主要設計目的在于長期監測水壩、堤防、基礎墻、橋樑橋墩、隧道壁等結構體傾斜變化。
本產品基本使用方式是將儀器固定于待測結構體上利用MEMS讀數儀測量其初始讀值及當前讀值以計算其傾角的相對變化。
傾斜計可由人工手動監測，也可使用自動化集錄器長期記錄數據。
本產品基本使用方式是將儀器固定于待測結構體上利用MEMS讀數儀測量其初始讀值及當前讀值以計算其傾角的相對變化。
傾斜計可由人工手動監測，也可使用自動化集錄器長期記錄數據。
- 結構堅固耐撞擊。
- 精準度超過國外進口產品，故障率低。
- 與全自動監測記錄警報系統完全相容。
- 反應快速并具有良好的長期穩定性。
- 長期自動化監測耐久性佳，數據曲線穩定易判讀。
產品型號 | 品名 | 單位 | 備注 |
VD101 | 電壓自記式集錄器 | 臺 | 設定后可依自訂頻率紀錄讀值資料 |
| 9020 | 自動化主機 | 套 | 資料云端即時傳輸，并可搭配多項儀器同時監測 |
| 3030 | PVC訊號電纜 | m | Φ7.5mm_8芯雙絞22AWG(PE-PVC鋁箔各隔+金屬隔網) |
Model 8350 MEMS 鄰房?jī)A斜計《計算公式》
Calculated Tilt (°)：△θ=K*(R1-R0)
△θ = 傾角變化量
R1 = 當前讀值 (裝設后傾斜計量測值)
R0 = 初始讀值 (裝設后傾斜計初始量測值)
K = 傾斜計之出廠校正系數
.............................................................................................
計算范例 :
R1 = 0.2459 Volt
R0 = 0.0666 Volt
K = 3.5804 °/Volt
△θ=K*(R1-R0)
= ( 0.2459 - 0.0666 )Volt x 3.5804 °/Volt
= 0.1793 Volt x 3.5804 °/Volt
= 0.6420 °
MEMS 鄰房?jī)A斜計主要設計目的在于長期監測水壩、堤防、基礎墻、橋樑橋墩、隧道壁等結構體傾斜變化。
