定置型傾斜計主要用于監測鉆孔中水平和垂直的移動，包括：
- 監測由于隧道或開挖引起地下結構物的位移。
- 監測由于開挖隧道引起的地層移動。
- 監測山坡地滑坡位移。

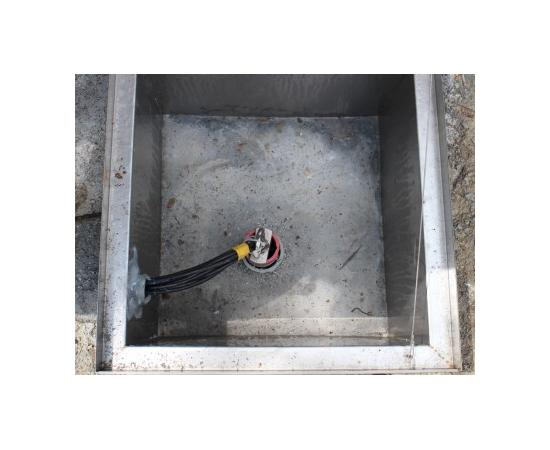

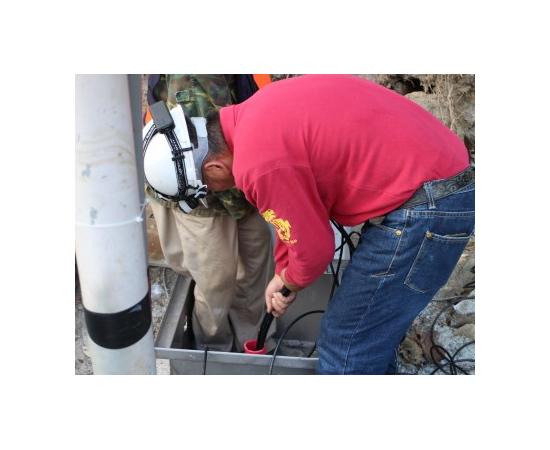

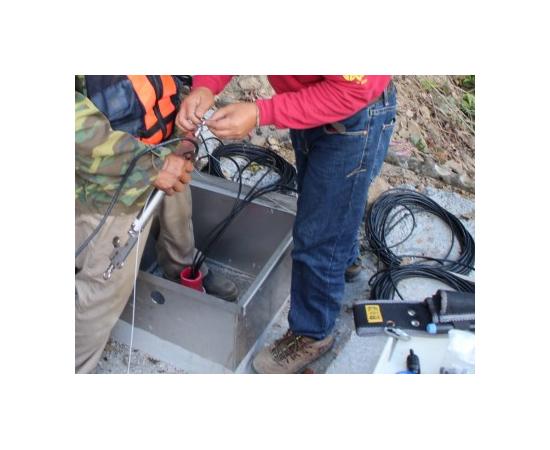

理想的方法是將傾斜計安裝在傾度管里，傾斜計按照一定的距離排列連成一串，由滑輪裝配放入鉆孔中。
傾斜計可由人工手動監測，也可使用自動化集錄器長期記錄數據。
- 儀器堅固耐用，操作簡單。
- 可選用單軸或雙軸儀器。
- 由自動化集錄器記錄數據，不需人工測讀。
- 反應快速并具有良好的長期穩定性。
- 防水密封達10 Bar。
- 儀器排成一串，有效描繪出完整的位移的剖面。
產品型號 | 品名 | 單位 | 備注 |
9300-Beam-1m | 不銹鋼管-1m | 支 | 1000xΦ20x1.5(壁厚)mm |
9300-Beam-2m | 不銹鋼管-2m | 支 | 2000xΦ20x1.5(壁厚)mm |
9300-Beam-3m | 不銹鋼管-3m | 支 | 3000xΦ20x1.5(壁厚)mm |
9300-TP | 管口固定圓環 | 只 | |
9300-BT | 管底承重鉛錘 | 只 | 重量 : 3kg |
9300-SW | 不銹鋼滑輪片 | 片 | |
SD101 | 振弦自記式集錄器 | 臺 | 設定后可依自訂頻率紀錄讀值及溫度資料 |
| 9020 | 自動化主機 | 套 | 資料云端即時傳輸，并可搭配多項儀器同時監測 |
| 3010 | PVC訊號電纜 | m | Φ6.3mm_4芯雙絞22AWG(PE-PVC鋁箔各隔) |
Model 9300 振弦式定置型傾斜計《計算公式》
A = ( R1 - R0 ) x K
A = 傾角變化量
R1 = 當前讀值 (裝設后傾斜計量測值)
R0 = 初始讀值 (裝設后傾斜計初始量測值)
K = 傾斜計之出廠校正系數
.............................................................................................
計算范例 :
R1 = 4792 digit
R0 = 4687 digit
K = 0.00168 °/digit
A = ( R1 - R0 ) x K
= ( 4792 - 4687 )digit x 0.00168 °/digit
= 105 digit x 0.00168 °/digit
= 0.1764 °
