應力計
振弦式鋼筋應力計
規格 | 9011 系列振弦式鋼筋應力計 | 單位 | ||
| 型號 | 9011 | |||
| 外徑 | #4 (Φ13mm)，#5 (Φ16mm)，#6 (Φ19mm) #7 (Φ22mm)，#8 (Φ25mm)，#9 (Φ29mm) #10 (Φ32mm)，#11 (Φ36mm)，#12 (Φ39mm) | mm | ||
| 長度 (#4～#6) | 1000 | |||
| 長度 (#7～#12) | 770 | |||
| 量測范圍 | ±3000 | Kgf/cm2 | ||
| 靈敏度 | 0.025 | %FS | ||
| 非線性 | <0.5 | |||
| 操作溫度 | -20～80 | ℃ | ||
| 電纜線材質 | 22 AWG / 4 芯 2 對雙絞線 / 鋁箔各隔 / PE 絕緣 / PVC 外被 | |||
| 對應測讀器型號 | | |||
產品介紹
優勢特點
應用范圍
選購說明
工程監測儀器中的鋼筋應力計(#4)稱為"Sister Bar"，用于測量埋入混凝土中鋼筋的應變量以適時反應鋼筋的受力情形，供現場工程人員作為施工的參考。鋼筋應力計通常用于監測基樁、連續壁、橋墩、隧道內襯砌和沉箱等構件的應變。
- 儀器具備高精準度，并有良好的長期穩定性。

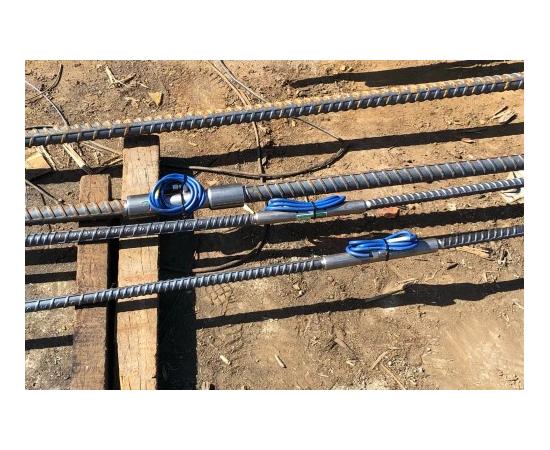

- 多樣化的安裝方式。
- 可以連接自動化集錄系統。
- 防水設計，直接埋設于混凝土中。
- 頻率訊號準確性不受電纜線長度影響。

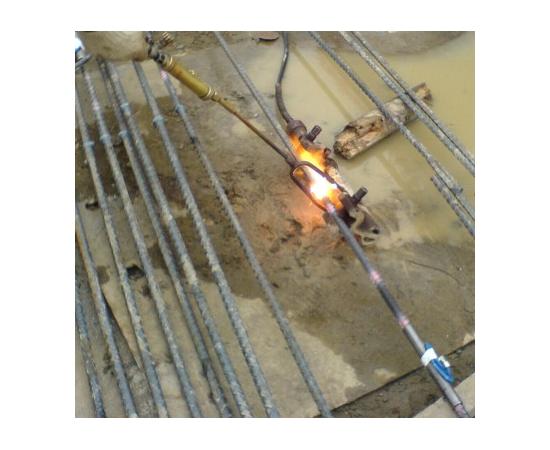

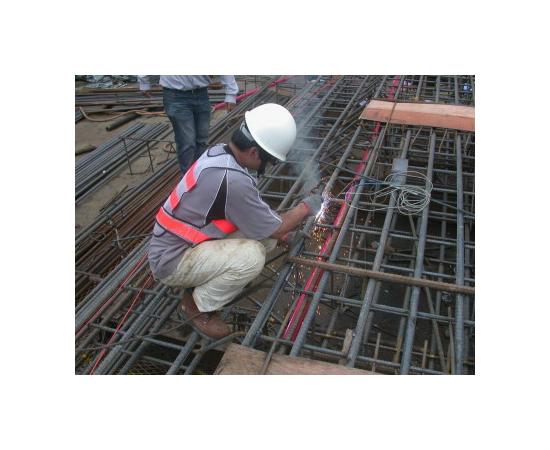

- 可與同直徑鋼筋焊接。
| 產品型號 | 品名 | 單位 | 備注 |
| VW405 | 手持式振弦測讀儀 | 臺 | 可搭配多項振弦式儀器測讀 |
| VW406 | 手持式振弦測讀儀 | 臺 | 具備多弦測量功能，可搭配多項振弦式儀器測讀 |
| SD101 | 振弦自記式集錄器 | 臺 | 設定后可依自訂頻率紀錄讀值及溫度資料 |
| 9020 | 自動化主機 | 套 | 資料云端即時傳輸，并可搭配多項儀器同時監測 |
| 3010 | PVC訊號電纜 | m | Φ6.3mm_4芯雙絞22AWG(PE-PVC鋁箔各隔) |

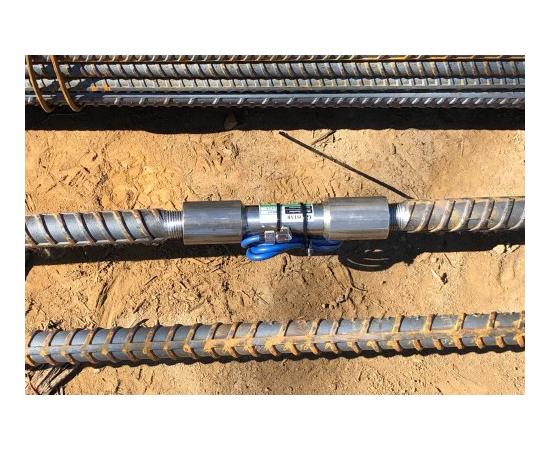

Model 9011 振弦式鋼筋應力計的結構是在特制儀器的兩端接上兩根鋼筋，中間儀器段內含一組微型振弦式應變計和一個感應線圈，線圈連接電纜線由應變計的中心部位引出，連接到振弦式測讀器(VW405)或數據集錄器上。這些測讀器能提供一個使鋼弦振動所需的激勵電壓，在鋼筋計被激勵共振后，由測讀器測出鋼弦的振動頻率，透過該振動頻率的變化現場監測人員可以精確計算出受測鋼筋的應力值。
