鋁樑傾斜計 / 桿式沉陷計
| 規格 | 8750 MEMS鋁樑傾斜計 / 桿式沉陷計 | 單位 | ||
| 型號(水平式) | 8750A-H-15 | 8750B-H-15 | 8750C-H-15 | |
| 型號(垂直式) | 8750A-V-15 | 8750B-V-15 | 8750C-V-15 | |
量測范圍1 | ±15 | ±15 | ±15 | ° |
| 訊號輸出 | 類比式 | 類比轉數位式 | 數位式 | |
| 輸入電壓 | 12V(±3V) | 12V(±3V) | 12V(±3V) | Vdc |
| 電纜線芯線數(單軸) | 3對 | 3對 | 2對 | 雙絞線 |
| 電纜線芯線數(雙軸) | 4對 | 4對 | 2對 | |
| 最大線長 | 300 | 300 | 300 | m |
| 鋁樑長度 | 1 / 2 / 3 | m | ||
| 鋁樑重量 | 1.8 / 3.6 / 5.4 | kg | ||
抗沖擊力 | 2000 | g | ||
| 溫度飄移 | 0.0003 | V/℃ | ||
| 非線性 | <0.5 | %FS | ||
| 解析度 | ±0.01(±2 arc sec) | mm/m | ||
| 操作溫度 | -20～80 | ℃ | ||
| 本體材質 | 鋁合金 | |||
備注1：其他角度請電洽
產品介紹
優勢特點
應用范圍
選購說明

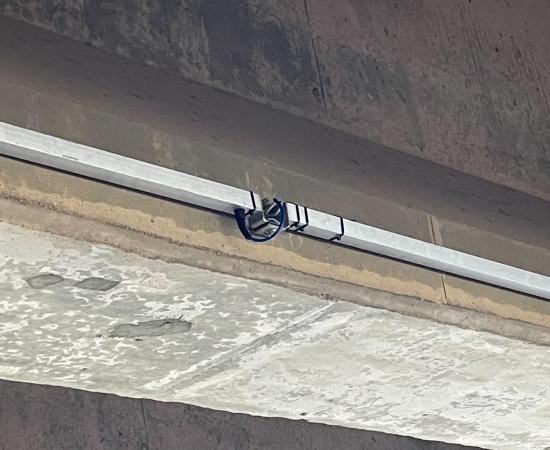

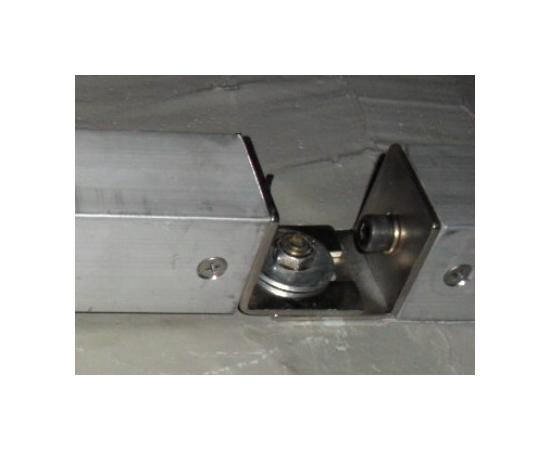

8750 MEMS 鋁樑傾斜計 / 桿式沉陷計放置在方型鋁合金樑內部，鋁樑可以水平或垂直安裝，兩端錨固在結構物上，從而可以在一個長的跨距上進行一個精確的測量。
本儀器可以使用手動測讀儀或采用自動化數據集錄器采擷數據。其精確度可以檢測小于1弧秒 (0.005 mm/m) 的傾角變化。
- 儀器堅固耐用，操作簡單。
- 由自動化集錄器記錄數據，不需人工測讀。
- 反應快速并具有良好的長期穩定性。
- 儀器排成一串，有效描繪出完整的位移的剖面。
產品型號 | 品名 | 單位 | 備注 |
8750-Beam-1m | 方形鋁樑-1m | 支 | 1000x40x40x3(壁厚)mm |
8750-Beam-2m | 方形鋁樑-2m | 支 | 2000x40x40x3(壁厚)mm |
8750-Beam-3m | 方形鋁樑-3m | 支 | 3000x40x40x3(壁厚)mm |
VD101 | 電壓自記式集錄器 | 臺 | 設定后可依自訂頻率紀錄讀值資料 |
| 9020 | 自動化主機 | 套 | 資料云端即時傳輸，并可搭配多項儀器同時監測 |
| 3030 | PVC訊號電纜 | m | Φ7.5mm_8芯雙絞22AWG(PE-PVC鋁箔各隔+金屬隔網) |
Model 8750 MEMS 鋁樑傾斜計《計算公式》
Calculated Tilt (°)：△θ=K*(R1-R0)
△θ = 傾角變化量
R1 = 當前讀值 (裝設后傾斜計量測值)
R0 = 初始讀值 (裝設后傾斜計初始量測值)
K = 傾斜計之出廠校正系數 (單位為Degree/Volt)
.............................................................................................
計算范例 :
R1 = 1.1330 Volt
R0 = 0.0288 Volt
K = 3.6218 °/Volt
△θ = ( R1 - R0 ) x K
= ( 1.1330 - 0.0288 )Volt x 3.6218 °/Volt
= 1.1042 Volt x 3.6218 °/Volt
= 3.9991 °
MEMS 鋁樑傾斜計 / 桿式沉陷計主要應用于：
- 測量建筑物部位受鄰近隧道工程或基地開挖的影響。

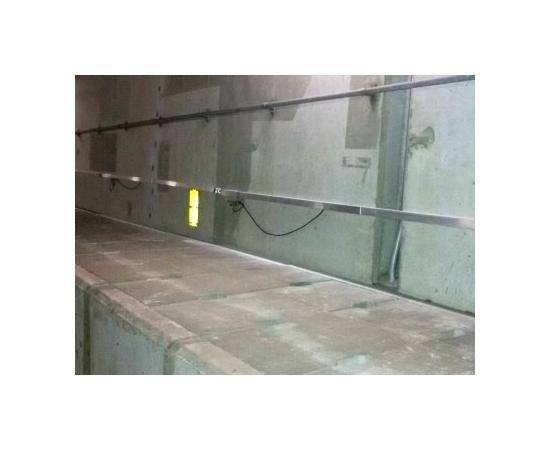

- 監測隧道壁、擋土墻或襯砌層的移動。

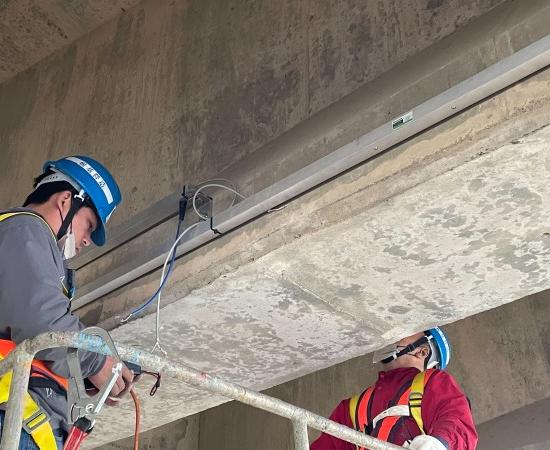

- 監測橋樑或結構物的承載力。
- 監測水壩、堤防和管線的沉陷。
