應變計
振弦式埋入型混凝土應變計
| 規格 | 9200 系列埋入型混凝土應變計 | 單位 | ||||
| 型號 | 9200A | 9200B | 9200C | 9200D | 9200E | |
| 長度 | 155 | 80 | 55 | 255 | 155 | mm |
| 量測范圍 | 3000 (微應變) | με | ||||
| 靈敏度 | 1 (微應變) | |||||
| 非線性 | <0.5 | %FS | ||||
| 熱敏電阻 | 3K | Ω | ||||
| 操作溫度 | -20～80 | ℃ | ||||
| 電纜線長度 | 標配 2m (長度可客制化) | |||||
| 電纜線材質 | 4 芯 / 22 AWG / PE 絕緣 / PVC 外被 | |||||
| 本體材質 | 300系列不銹鋼 | |||||
| 對應測讀器型號 | | |||||
產品介紹
優勢特點
應用范圍
選購說明

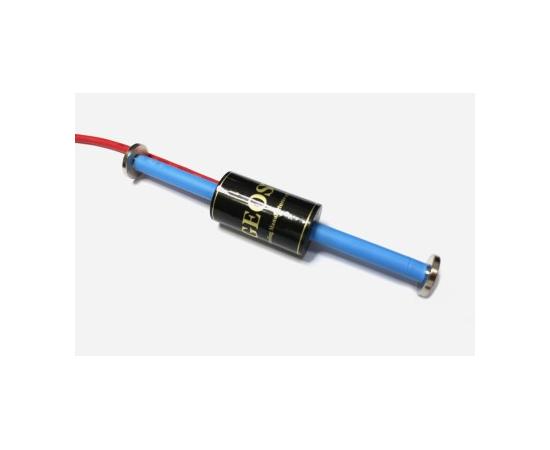

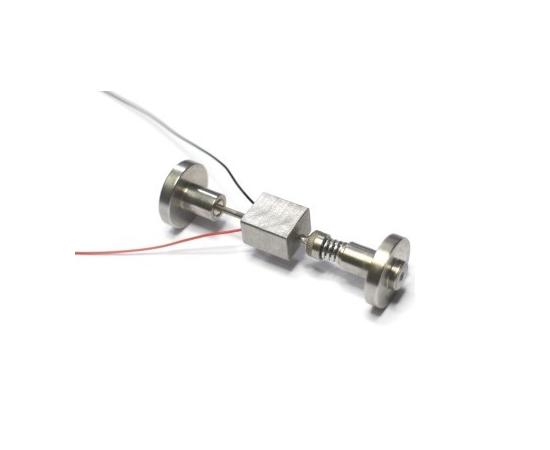

振弦式混凝土應變計系用于監測鋼筋混凝土或混凝土結構體在灌漿期間的應變。9200混凝土應變計本體中裝有一根鋼弦，當兩個鋼弦固定端之間的混凝土距離產生變化時將導致鋼弦的張力改變，應變計上的感應線圈能透過振弦讀數儀接收鋼弦的頻率訊號，通過工程人員的計算可以得到相應的應變值。

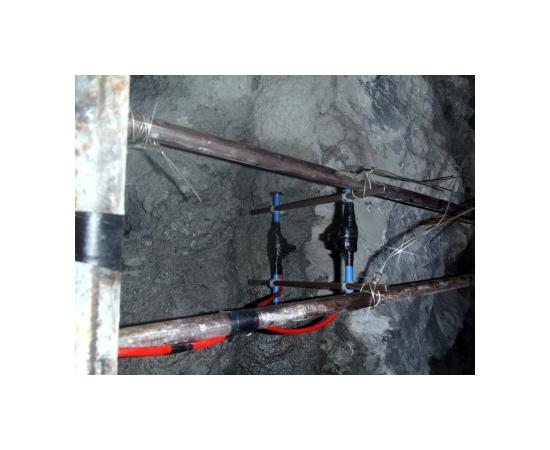

混凝土應變計一般需要在混凝土灌漿前進行安裝，為了加強混凝土的強度，施工人員會在混凝土中加入鋼筋，安裝混凝土應變計時一般都會用細鐵絲固定于鋼筋主筋之間。
混凝土應變計一般需要在混凝土灌漿前進行安裝，為了加強混凝土的強度，施工人員會在混凝土中加入鋼筋，安裝混凝土應變計時一般都會用細鐵絲固定于鋼筋主筋之間。
- 儀器具備高精準度及靈敏度。
- 結構堅固，穩定性高。
- 高達3000με 的量程。
- 儀器附溫度量測功能，可以進行溫度補償計算。
- 電纜線長度及電阻不影響準確性。
| 產品型號 | 品名 | 單位 | 備注 |
| 9200A | 混凝土應變計本體(標準型) | 支 | 量程：3000με / 長度：155mm |
| 9200E | 混凝土應變計本體(一體型) | 支 | 量程：3000με / 長度：155mm |
| 9000-CL | 支撐應變計線圈(射出成型) | 條 | PE絕緣 / PVC外被 / AWG22-2P / 長度：2m |
| 3000 | PVC訊號電纜 | m | Φ4.7mm_4芯雙絞22AWG(PE-PVC鋁箔各隔) |

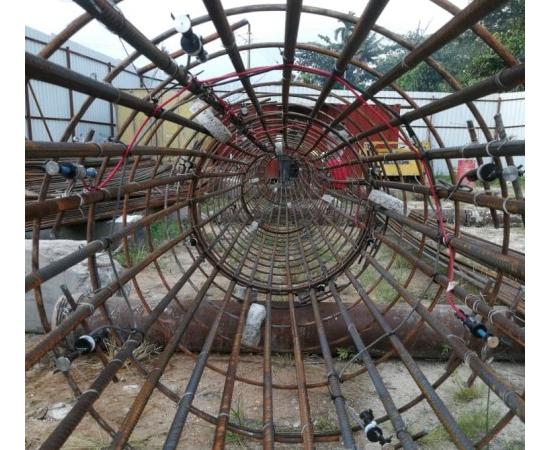

混凝土應變計有以下幾種安裝方式：
- 用細鐵絲綁在鋼筋上。
- 直接插入到濕混凝土或者砂漿中。
- 預先澆筑在相同材料的混凝土塊中然后埋入到建筑物中。
