無線傾斜計
| 規格 | 條件 | 8260-WL 無線傾斜計 | 單位 | |||
| 儀器型號 | 8260-WL-10 | 8260-WL-15 | 8260-WL-30 | |||
| 測量范圍 | ±10 | ±15 | ±30 | ° | ||
| 測量軸 | A軸B軸 | A軸B軸 | A軸B軸 | |||
| 解析度 | 0.0005 | 0.0005 | 0.0005 | ° | ||
| 絕對精度 | 0.001 | 0.005 | 0.006 | ° | ||
| 長期穩定性 | 0.002 | 0.003 | 0.005 | ° | ||
| 長寬高(傾斜計) | L x W x H | 115x68x57 | mm | |||
| 長寬高(接收器) | L x W x H | 95x48x36 | ||||
重量(傾斜計) | 含天線 | 680 | g | |||
重量(接收器) | 含天線 | 230 | ||||
| 供電電壓 | 標準 | 9～15 | VDC | |||
| 工作電流 | 無負載 | 50 | mA | |||
| 工作溫度 | -40～85 | ℃ | ||||
| 輸出訊號 | RS485 | |||||
| 無線通訊標準 | ISM 433 MHZ | |||||
| 防水等級 | IP66 | |||||
| 監控軟體 | GT100Pro | | ||||
產品介紹
優勢特點
應用范圍
選購說明

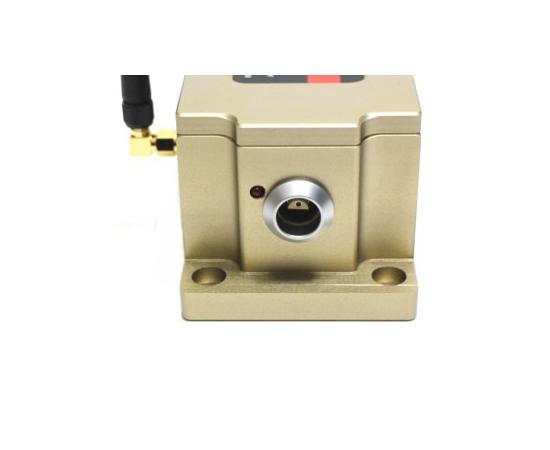

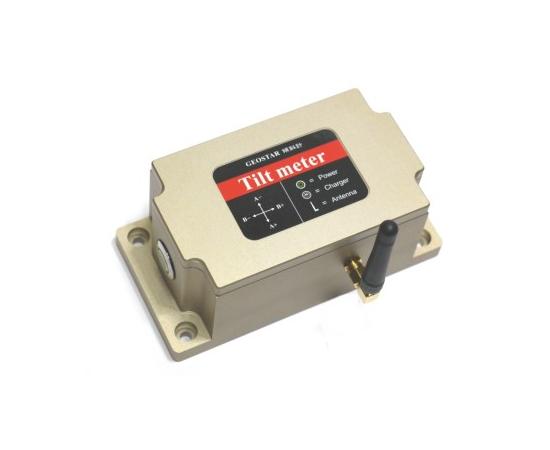

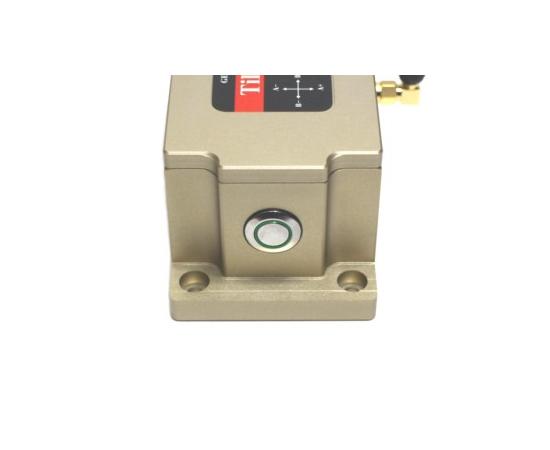

8260-WL是隼星公司針對建筑工地施工安全及古蹟維護等領域推出的無線傳輸型雙軸向傾斜計，產品采用無線ISM全波段工作頻率，符合全球ISM頻段通訊標準，無需申請頻點。載頻落在433MHZ。在可視空曠區域通訊距離可達1000米左右。結構采用鋁合金外殼，全防水設計，可長期在室外做監測應用。

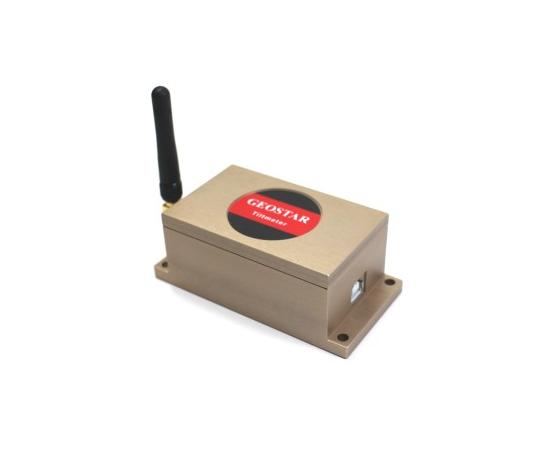

產品分無線傾斜計和無線數據接收機部分，接收機把無線模組接收過來的傾斜量值通過RS485接口輸出，用戶只需要提供電源并采集它的數位訊號即可實時測量與分析結構物的傾斜量與振動變化。
8260-WL內置高精度24bit A/D轉換器，通過濾波演算法，可以準確測量傾斜計輸出相對于水平面的傾斜和俯仰角度。本產品使用MAXIM公司的高精度數位溫度感應器，可根據外部溫度變化修正傾斜計溫度漂移，以保證儀器在高溫與低溫環境下的重復性。本產品訊號輸出速率快、性能可靠穩定，適合應用于各種惡劣地形與嚴苛施工環境。
- 雙軸向傾角測量。
- 量程±10～±30°可選 (Other ranges available on request)。
- 空曠區域通訊距離可達1000米左右。
- 內置高精度24bit A/D轉換器。
- IP66防護等級。
- 解析度0.0005°。
產品型號 | 品名 | 單位 | 備注 |
8260-R | 無線傾斜計接收器 | 臺 | PC電腦接收用 |
8260-RP | 無線傾斜計中繼器 | 臺 | 訊號中繼站 |
GT100Pro | 無線傾斜計監控軟體 | 套 | 多國語言版 |
- 工程車輛水平調整。
- 橋樑與水壩監測。
- 地下鉆機垂直度微調。
- 古蹟及高科技廠房傾斜監控。
- 精密機床水平控制。
- 地質設備傾斜監測。
