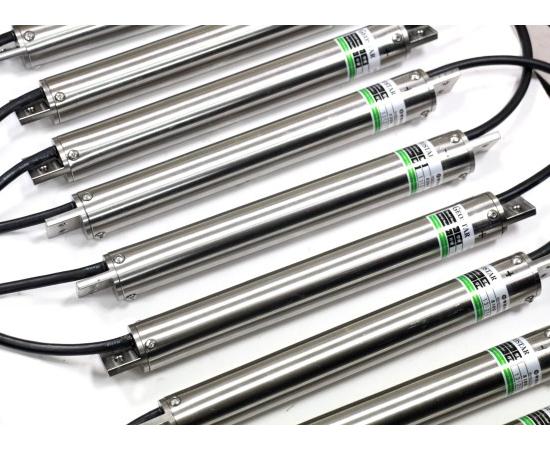

水平式定置型傾斜計
| 規格 | 8320 MEMS水平式定置型傾斜計 | 單位 | ||
| 型號(單軸向) | 8320A-1-15 | 8320B-1-15 | 8320C-1-15 | |
| 型號(雙軸向) | 8320A-2-15 | 8320B-2-15 | 8320C-2-15 | |
量測范圍1 | ±15 | ±15 | ±15 | ° |
| 訊號輸出 | 類比式 | 類比轉數位式 | 數位式 | |
| 輸入電壓 | 12V(±3V) | 12V(±3V) | 12V(±3V) | Vdc |
| 電纜線芯線數(單軸) | 3對 | 3對 | 2對 | 雙絞線 |
| 電纜線芯線數(雙軸) | 4對 | 4對 | 2對 | |
| 每串最大線長 | 300 | 300 | 300 | m |
| 每串最多連接數 | 24(單軸) | 16 | 16 | 支 |

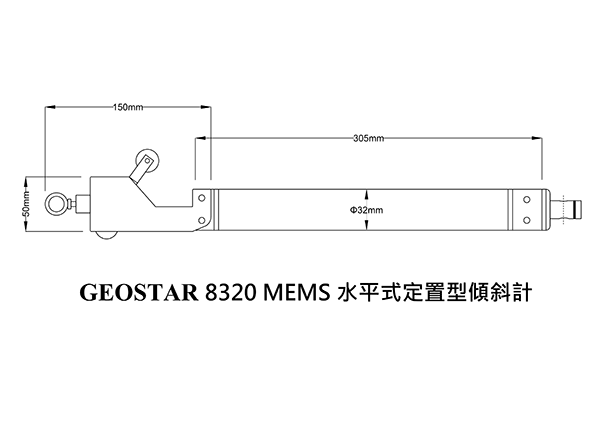

| 外徑 x 長度 | Φ32 x 250 | mm | ||
| 重量 | 0.5 | kg | ||
抗沖擊力 | 2000 | g | ||
| 溫度飄移 | 0.0003 | V/℃ | ||
| 非線性 | <0.5 | %FS | ||
| 解析度 | ±0.01(±2 arc sec) | mm/m | ||
| 操作溫度 | -20～80 | ℃ | ||
| 耐水壓 | >1000 | KPa | ||
備注1：其他角度請電洽
產品介紹
優勢特點
應用范圍
選購說明
MEMS定置型傾斜計主要用于監測鉆孔中水平和垂直的移動，包括：
- 監測由于隧道或開挖引起地下結構物的位移。
- 監測由于開挖隧道引起的地層移動。
- 監測山坡地滑坡位移。

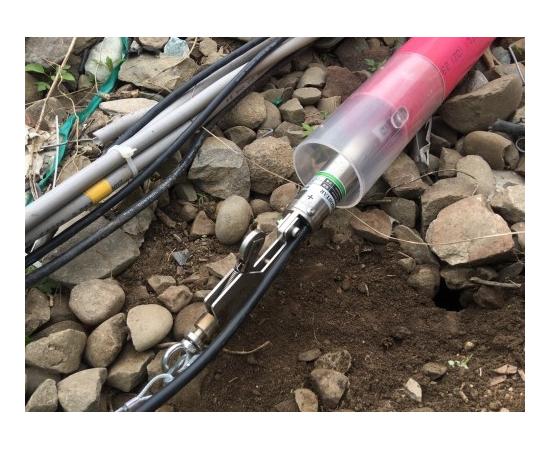

理想的方法是將傾斜計安裝在傾度管里，傾斜計按照一定的距離排列連成一串，由滑輪裝配放入鉆孔中；傾斜計可由人工手動監測，也可使用自動化集錄器長期記錄數據。
- 內建突波及反極性保護裝置。
- 儀器排成一串，有效描繪出完整的位移的剖面。
- 可使用人工量測或自動化觀測。
- 反應快速靈敏并具有良好的長期穩定性。
產品型號 | 品名 | 單位 | 備注 |
8320-Beam-1m | 不銹鋼管-1m | 支 | 1000xΦ20x1.5(壁厚)mm |
8320-Beam-2m | 不銹鋼管-2m | 支 | 2000xΦ20x1.5(壁厚)mm |
8320-Beam-3m | 不銹鋼管-3m | 支 | 3000xΦ20x1.5(壁厚)mm |
VD101 | 電壓自記式集錄器 | 臺 | 設定后可依自訂頻率紀錄讀值資料 |
| 9020 | 自動化主機 | 套 | 資料云端即時傳輸，并可搭配多項儀器同時監測 |
| 3030 | PVC訊號電纜 | m | Φ7.5mm_8芯雙絞22AWG(PE-PVC鋁箔各隔+金屬隔網) |
MEMS定置型傾斜計主要用于監測鉆孔中水平和垂直的移動，包括：
- 監測由于隧道或開挖引起地下結構物的位移。
- 監測由于開挖隧道引起的地層移動。
- 監測山坡地滑坡位移。
