采集大壩位移、傾斜、壩面裂縫、滲漏、庫區水文信息以及大壩形狀特征。通過各種信息的獲取、整理和分析，做出大壩安全評價，控制大壩安全運行校核計算參數的準確性、計算方法的實用性和反饋施工方法的正確性；
該系統由監測中心、通信網絡、現場監測設備、現場采集設備組成， 根據不同地區的通信、經濟條件，設立大壩安全監測站點。采用有人看管，無人值守的管理模式，配置相應的傳感器，以及遙測終端及通信終端設備，實現大壩安全信息的自動采集、傳輸。監測站采用定時自報、閾值加報和召測的工作模式。
方案價值
1、安全評估、保障安全
通過各種信息的獲取、整理和分析，做出大壩安全評估，幫助管理人員做出準確、快速災情預警預報，保證百姓的生命財產安全；
2、實現可追溯的數據源
數據信息均可以存儲在計算機中，作為歷史資料，對事故分析，責任排查，提高水庫運行管理水平，都具有非常重要的價值；
核心優勢
1、多方位監測體系
壩體變形監測、壩面裂縫監測、滲漏監測、環境監測、壩廊道變形監測、視頻監控；
2、自動化程度高
無人值守測量，24小時全天候的觀測，無論雨天或者夜間，不需要到達現場，只需要技術人員在辦公室即可完成工作；
3、數據預處理
對監測數據過濾、壓縮、分類等；提供良好的信息源；
4、監測信息的多元化
監測參數包含：壩體位移、裂縫、滲漏、雨量、水位、溫度、風速風向、視頻等；
系統架構
監測設備
（1）壩體變形監測設備

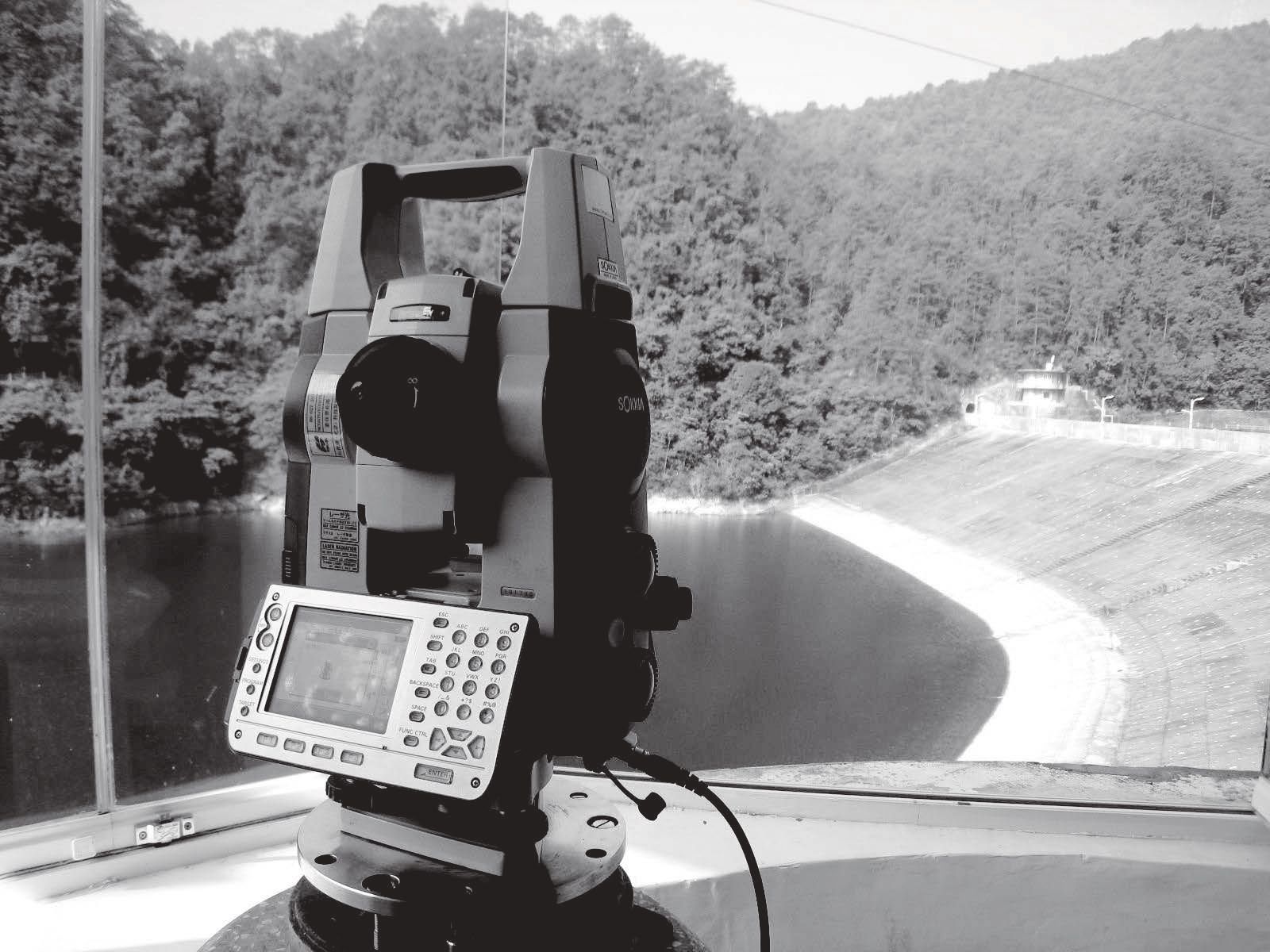

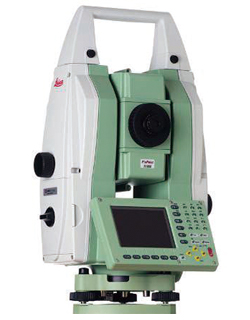

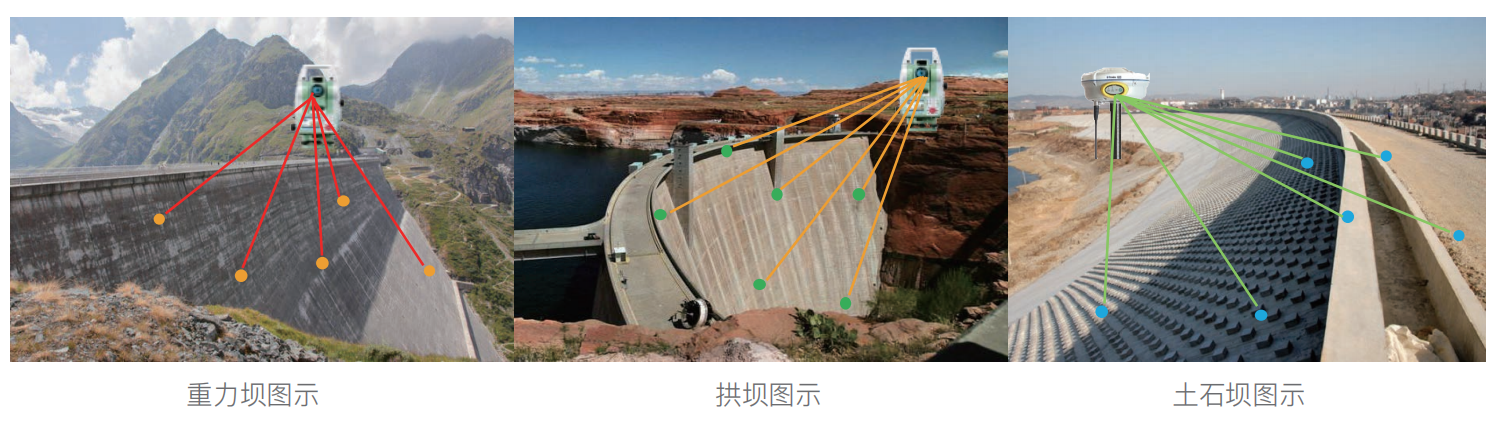

·自動化測量全站儀俗稱測量機器人可實現對大壩形變進行無人值守測量，24小時全天候的外部變形觀測，數據自動采集及回傳至云服務器。測量機器人主要是用于密集點及需要快速得到數據的情況下考慮。

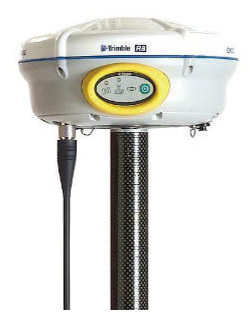

·GPS地理位置信息定位系統，可對大壩的變形通過衛星定位的測量方式進行靜態變形測量。需要得到高精度，需要通過一段時間的大量數據進行解析，得到毫米級的精度誤差。
·根據工程情況，兩者可單獨運行，也可以結合在一套系統，達到一個互補的作用。

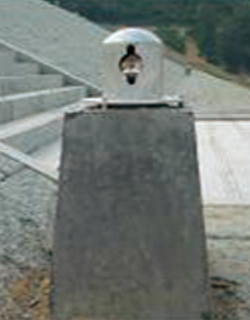

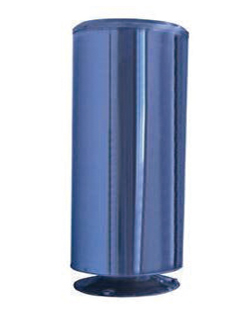

| 全站儀 | GPS | 棱鏡 | 棱鏡 |
（2）壩面裂縫監測

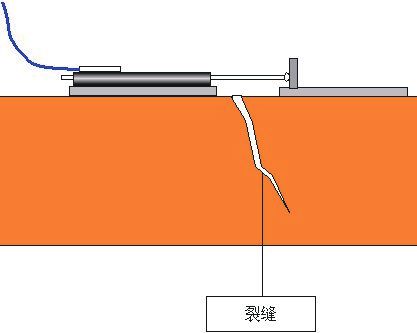

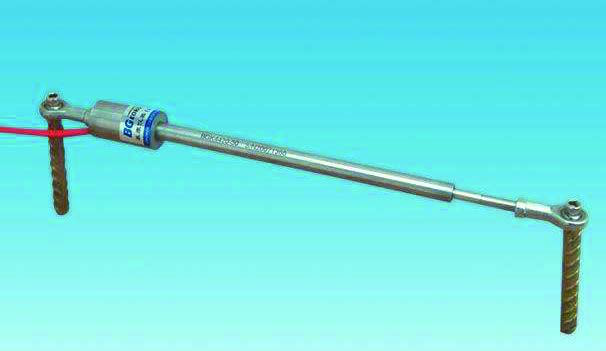

壩面裂縫計的應用主要用于測量壩面已經出現的裂縫，可通過振弦式裂縫計、差阻式裂縫計、拉線式裂縫計對已出現的裂縫進行長期開合觀測。內置溫度傳感器可同時監測測點處的溫度，形成測區的溫度場監測。通過無線節點可將裂縫、溫度數據遠傳至云服務器。為大壩管理人員提供安全運營數據決策支撐。
（3）滲漏監測設備
滲壓計用于對基礎滲壓、壩體滲壓、心墻滲壓監測以及壩基、壩體水位的監測。滲壓計可用振弦式、壓阻式儀器，滲壓計主要埋設在水工建筑和基巖內，或安裝在測壓管、鉆孔、堤壩、隧道內以測量孔隙水壓力或水位高度。內置溫度傳感器可同時監測測點處的溫度。該設備可在超高溫及超低溫等特殊環境使用。通過集中采集模塊或構建一體化監測站的方式進行長期監測，數據也可通過無線節點傳送至監控中心。
（4）環境監測設備

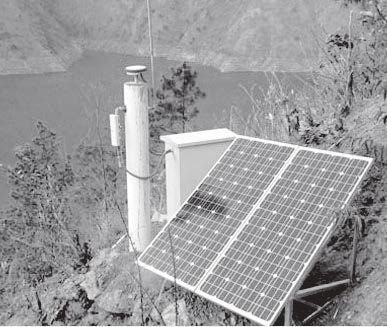

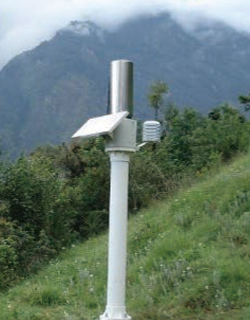

大壩庫區的環境量監測通過雨量計、水位計、溫濕度、風速風向組成一體化監測站，可為庫區提供區域性的氣象環境數據，形成庫區微型氣象站。野外可通過太陽能、風能給一體站進行供電，氣象數據通過無線節點傳輸?shù)奖O(jiān)測預警平臺。對雨季及防汛期提供精準的氣象及水文信息。

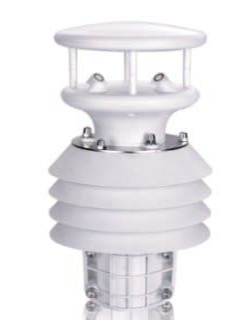

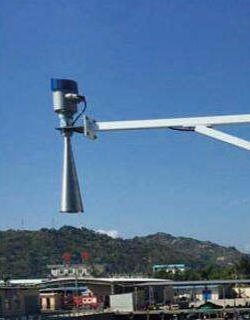

| 一體化環境監測站 | 水位計 | 雨量計 | 風速風向溫濕度儀 |
（5）壩廊道變形監測設備

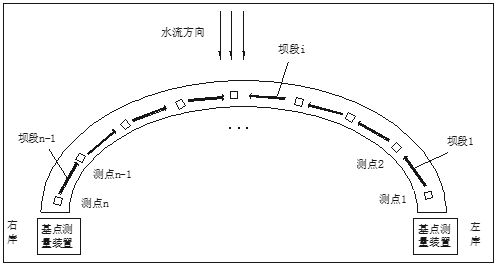

· 俯視時拱壩在水平面上呈一條曲線。 拱壩壩頂及壩內廊道平面上呈曲線布置，各壩段的測點均位于弧線上，規范中要求監測測點沿弧線的切向位移、法向位移（即徑向位移）和垂直位移。

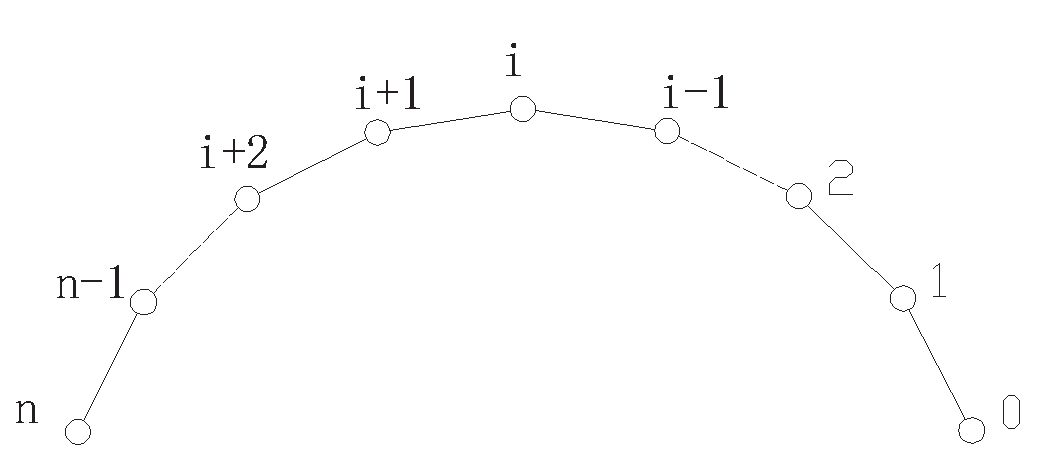

· 將拱壩壩段從左岸向右岸依次編號為壩段1、壩段2…。按照兩端無連接角的單一附合導線進行，測量測點之間的轉折角和距離，進而計算出各個測點的坐標變化。

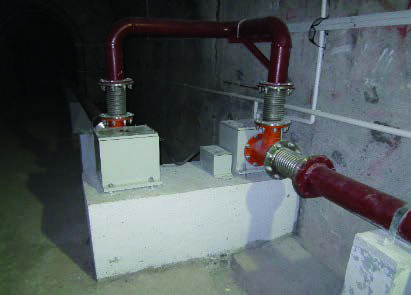

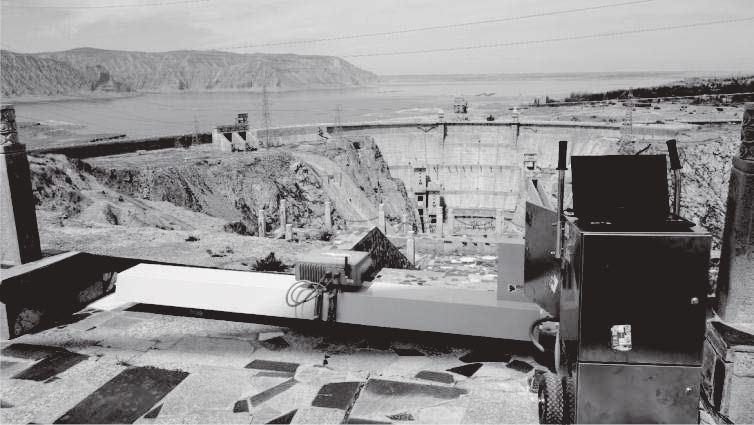

· 激光拱壩測量系統在測點處設計了簡單、精巧、可靠的光學轉角測量系統，以光電測量技術為核心實現了導線測量中測角的自動化。根據計算得到的導線相對閉合差評定測量成果，從而形成完整的監測系統，可實現壩體的整體三維變形測量。
（6）視頻監控設備
通過現場的攝像裝置，管理人員可以實時、清晰地看到現場圖像。根據視頻圖像所反映的情況，異地控制相關設備的運行以及事故處理。實時采集的視頻信息可以存儲在計算機中，作為歷史資料，對事故分析，責任排查，提高水庫運行管理水平，都具有非常重要的價值。
